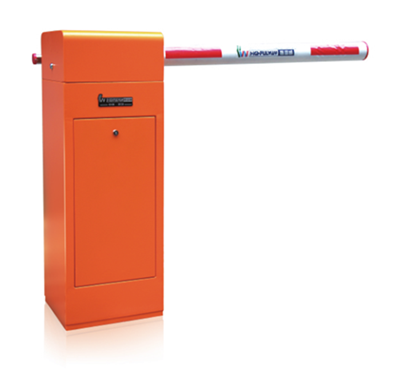

ETC专用栏杆机

产品名称

MAB-3F

MAB-6F

MAB-9F

使用寿命

使用寿命 ≥500万次

平均无故障时间

MTBF   >50,000小时

MTBF   >20,000小时

平均无故障周期

MCBF   >1,000,000次

平均维护时间

MTTR   <30 分钟

电流

最小电流: 50mA，最大电流5A

供电要求

电源 AC220V±15%  50 Hz±5%

环境要求

环境温度：-40°C~+90°C

相对湿度：50%~95%

大气压力：86Kpa~106Kpa

主要技术性能指标

1、电机额定功率：180W

2、电机额定转速：96r/min

3、电机额定扭矩：25N·m

4、挡杆长度：0.5-2.0m

5、运行噪音：≤60db

6、挡杆起\落时间：0.3s

1、 电机额定功率：100W

2、 电机额定转速：45r/min

3、 电机额定扭矩：25N·m

4、 挡杆长度：2.5-3m

5、 运行噪音：≤60db

6、 挡杆起\落时间：0.6s

1、 电机额定功率：100W

2、 电机额定转速：33r/min

3、 电机额定扭矩：25N·m

4、 挡杆长度：2.5-3m

5、 运行噪音：≤60db

6、 挡杆起\落时间：0.9s

设备故障率

栏杆误动作：≯0.01%

性能特点

1、 用专门设计的力矩电机，结构合理，性能可靠；

2、 独特的正弦控制器，使得栏杆的起落更平稳、快捷。

3、 九种工作模式，方便用户根据实际需要选择，并可通过预装好的用户软件实现特定的功能；

4、 控制器附设和自动收費系统、环路感应器、报警器的接口；

保护设施

1、 防砸功能

自动栏杆下落过程中,车辆检测器发现有车辆通过,栏杆自动返回到竖直位置，当车辆通过后重新下落。

2、 防撞机构：

栏杆水平位置时，车辆意外撞击栏杆，防撞机构可使栏杆旋转90°，从而可以避免或减轻对栏杆和车辆的损坏；

3、 保护装置(可选项)：

可检测到人员的通过，从而避免意外事故发生；

4、 自动抬杆

当栏杆机发生故障或断电时，栏杆可手动或自动回到竖直状态；

外观设计（形状、尺寸及图纸等）

7、 箱体经特殊工艺处理钢板制成，表面采用桔红色或桔黄色高级汽车漆涂敷，既能防止腐蚀，又可防止由于紫外线照射引起的褪色；

8、 挡杆采用特殊铝型材，外贴红色反光薄膜使即使在夜间亦清晰可见；

9、 外观尺寸：360×360×1010mm（W×L×H）

设备维护与技术要求

每三个月一次

1、 检查各紧固件的紧固情况，检查行程开关位置，松动的应予以旋紧。

2、各个转动部位注入润滑油。

每六个月一次

检查各转动部件及限位橡胶垫的磨损情况，磨损严重的零部件应及时修理或更换。
