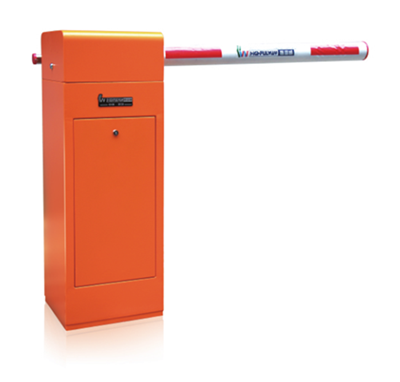

自动栏杆机MAG系列

产品名称

自动栏杆MAG系列

使用寿命

使用寿命 ≥500万次

平均无故障时间

MTBF   >20,000小时

平均无故障周期

MCBF   >1,500,000次

平均维护时间

MTTR   <30 分钟

功率损耗

<110VA

供电要求

电源 AC220V±15%  50 Hz±5%

环境要求

环境温度：-35°C~+85°C

相对湿度：50%~95%

大气压力：86Kpa~106Kpa

设备故障率

栏杆误动作：≯0.01%

主要技术性能指标

型号

额定转速

额定扭矩

起\落时间

最大挡杆长度

电机额定功率

运行噪音：

≤60db

MAG-25

22r/min

30 N·m

1.2-1.4 s

4000mm

120w

MAG-30

15r/min

30 N·m

1.8 s

4000mm

120w

性能特点

     1、 转矩电机：专门为栏杆而设计的专用进口力矩电机，结构合理，性能可靠；

2、 四连杆正弦机构：独特的设计，使得栏杆的起落更平稳、快捷。

       3、 全功率运行，半功率锁紧：到位后，电机功率减退至一半，既可节省能耗，又可避免冷凝及腐蚀。

       4、 断电处理：故障或断电时，可用手稍晃动杆臂杆臂把栏杆抬起。也可根据需要调整适当，实现断电自动抬杆。

     5、 九种工作模式：方便用户根据实际需要选择，并可通过预装好的用户软件实现特定的功能；

     6、 控制器接口：附设与自动收費系统、环路感应器、报警器接口的继电器输出信号或电平信号

     7、 标准RS-485串行控制接口：通过串口控制栏杆起落及检测栏杆状态（选配）；

保护设施

      1、 防砸功能：自动栏杆下落过程中,车辆检测器发现有车辆通过,栏杆自动返回到竖直位置，当车辆通过后重新下落。

      2、 防撞机构：栏杆水平位置时，车辆意外撞击栏杆，防撞机构可使栏杆旋转90°，从而可以避免或减轻对栏杆和车辆的损坏；

      3、 保护装置(可选项)：可检测到人员的通过，从而避免意外事故发生；

自动抬杆：当栏杆机发生故障或断电时，栏杆可手动或自动回到竖直状态；

外观设计（形状、尺寸及图纸等）

      1、 箱体经特殊工艺处理钢板制成，表面采用桔红色或桔黄色高级高级桔皮喷粉涂敷，

   l 既能防止腐蚀，又可防止由于紫外线照射引起的褪色；

   l 门体内采用密封条密封，可有效防止尘埃和水的侵蚀；

   l 箱体配备进口优质门锁，可长时间灵活开关。

      2、 挡杆采用特殊铝型材，外贴红色反光薄膜使即使在夜间亦清晰可见；

      3、 外观尺寸：350×350×1074mm（W×L×H）；重量：60kg

售后服务

因质量问题造成的损坏，一年内包换

设备维护与技术要求

每三个月一次

             1、 检查各紧固件的紧固情况，检查行程开关位置，松动的应予以旋紧。

 2、各个转动部位注入润滑油。

每六个月一次

        检查各转动部件及限位橡胶垫的磨损情况，磨损严重的零部件应及时修理或更换。
